Le Dolmen d’Alberite se trouve proche de la ville de VillaMartin dans la province de Cadix au sud de l’Espagne. Découvert en 1983 par Francisco Giles Pacheco et José Ramos Muñoz., vieux de 6000 ans, c’est l’un des plus ancien de la péninsule ibérique.
Le dolmen fait 23 mètres de long, certains orthostates sont peints, d’autres gravés, il est probable qu’il y ait eu gravure et peinture pour quelques uns d’entre eux.
Voir le site dans le contexte de fouille : http://dolmentierraviva.blogspot.fr/2010/03/cadiz-dolmen-de-alberite-villamartin.html
La couverture reprend la forme du cairn.
La dalles de couverture ont été retirées, elles se trouvent à proximité du dispositif.

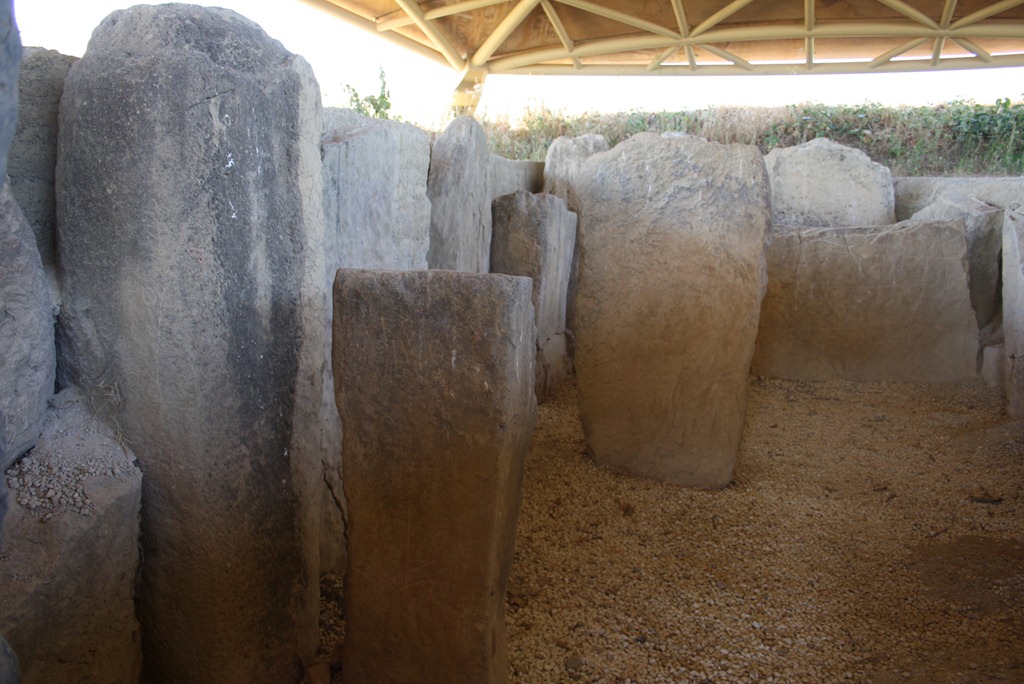

L’examen des orthostates révèle peinture de surface et gravure pour l’une d’entre elle.

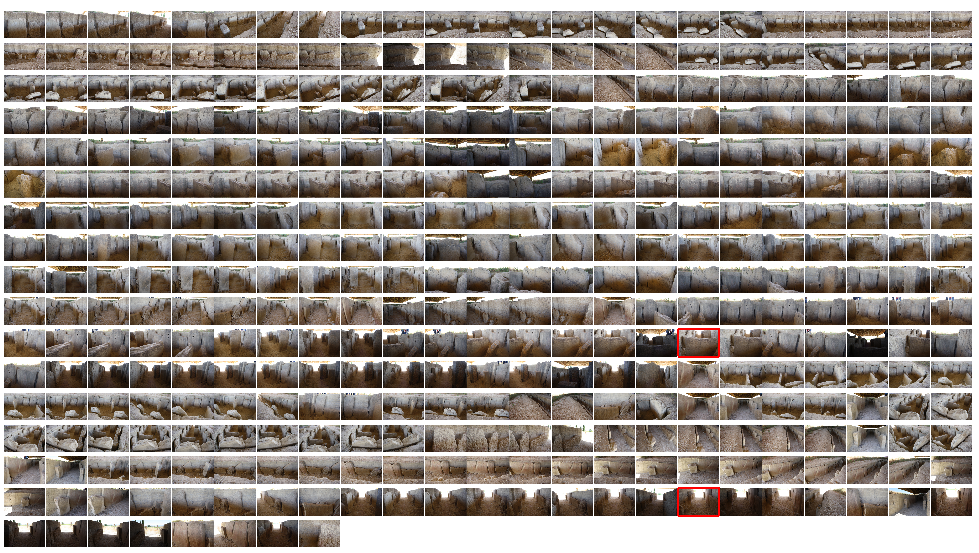

Une série de 376 photos a été prose pour la photomodélisation du cairn.
De chaque prise est déduit la position de la caméra tel que par exemple pour la première vue :
# camea parameter file.
# The format of each camera is as follows:
# Filename (of the undistorted image in visualize folder)
# Focal Length (of the undistorted image)
# 2-vec Principal Point (image center)
# 3-vec Translation T (as in P = K[R T])
# 3-vec Camera Position C (as in P = K[R -RC])
# 3-vec Axis Angle format of R
# 4-vec Quaternion format of R
# 3×3 Matrix format of R
# Please note that images may be shrunk if you use param_pmvs_reduce.
# In that case, the focal length and principal point are scaled too.
# the nubmer of cameras in this reconstruction
376
2316.90820313
1408 940
-1.51345420831 0.428452429882 0.542467321936
0.193298114127 -0.488991735296 -1.5785716901
0.104174210723 -1.13523351467 -0.0664005714152
0.841379796696 0.049302803537 -0.537274960412 -0.0314255736088
0.420700230702 -9.65842642151e-005 -0.907203915527
-0.1058599552 0.99316619523 -0.0491964739706
0.901005272317 0.116733057295 0.41781342322

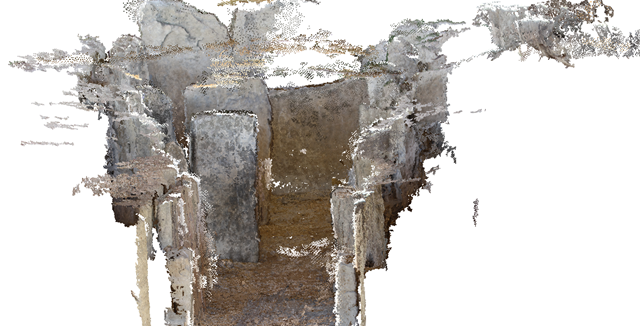

Des points de corrélations sont déterminés pour chaque image.
Exportation du fichier pour un maillage :
le nombre total des points produits est de :
Une fois maillé, le modèle fait :
Elévation droite.
Elévation gauche :
Relevés existants :
http://dolmentierraviva.blogspot.fr/2010/03/cadiz-dolmen-de-alberite-villamartin.html
http://www.celtiberia.net/imagenes.asp?pagina=90
Plan dressé d’après la photomodélisation :
Le plan est dressé à partir des courbes de niveaux tous les 20cm
Le filaire à 1% de décimation.
Update 2020
